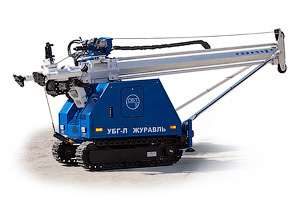

Буровая установка УБГ-Л «Журавль»

Установка буровая гидрофицированная легкой серии типа УБГ-Л "Журавль" на гусеничной базе.

Изделие защищено Патентом РФ

Назначение

Установка УБГ-Л "ЖУРАВЛЬ" предназначена для бурения инженерных скважин в породах I-XII категории по буримости, в частности, для бурения скважин на воду, скважин под геотермальное отопление, инженерно-геологические изыскания и других работ в стесненных условиях в условиях умеренного макроклиматического района.





Буровая установка может быть смонтирована на различные шасси:

  • гусеничное шасси
  • автошасси

Область применения

  • бурение скважин на воду
  • под геотермальные зонды
  • инженерно-геологические изыскания
  • буроинъекционные сваи
  • инъектирование грунтов
  • геологоразведочные скважины
  • сейсморазведочные скважины
  • технические скважины и другие работы в стесненных условиях.

Способы бурения

  • шнековое
  • с промывкой
  • с продувкой
  • пневмоударное

Возможности и преимущества

Буровую установку "Журавль" от существующих отечественных и импортных аналогов отличают следующие преимущества:

  1. Уникальная компоновка узлов самоходного основания и оригинальная конструкция бурового блока, защищенная патентом на изобретение, обеспечивают превосходство удельных технических характеристик буровой установки в сравнении с аналогами, а также надежность и долговечность бурового блока.
  2. Необычайно маленькая площадь (3 м х 1,5 м = 4,5м2), занимаемая установкой в рабочем положении, позволяет выполнять буровые работы в очень стесненных условиях.
  3. Высокая проходимость и маневренность установки на гусеничной базе, позволяет производить работы в стесненных условиях, а также легко и быстро выставлять ось шпинделя вращателя относительно оси скважины.
  4. Конструкция мачты, обеспечивает работу этого модуля без ограничения срока эксплуатации.
  5. Ход подачи вращателя величиной до 3400 мм обеспечивает бурение скважин с использованием бурильных труб длиной 3000 мм.
  6. Каретка мачты имеет оригинальную конструкцию, обеспечивающую большое усилие подачи при минимальных затратах мощности, а также значительный ресурс работы направляющих при работе модуля с абразивными растворами.
  7. Вращатель выполнен с возможностью его отведения в сторону освобождая устье скважины,  для удобства наращивания инструмента, а также спуска обсадной трубы, армокаркаса сваи и т.п. в скважину.
  8. Вращатель имеет минимальный вес и габариты, а его конструкция проверенная временем на других установках "СБТ", гарантирует высочайшую надежность и долговечность работы.
  9. Установка оснащена лебедкой с грузоподъемностью до 25 кН, при желании с возможностью свободного сброса (опция), что делает установку более универсальной.
  10. Управление передвижением буровой установки осуществляется с переносного пульта управления, что обеспечивает свободу размещения оператора при управлении буровой установкой в стесненных условиях.
  11. Буровая установка при необходимости  комплектуется буровым насосом, для обеспечения бурения скважин с промывкой, либо компрессором, либо отсутствием таковых.
  12. Установка специально адаптирована для бурения скважин на воду, скважин под геотермальные зонды, инженерно-геологические изыскания, производства буроинъекционных и буронабивных свай, что с применением передовых технологий бурения "СБТ" и оригинального инструмента и принадлежностей, повышает производительность выполняемых работ.
  13. Оригинальная конфигурация гидросистемы с импортными комплектующими производства Германии и Италии обеспечивает высокую надежность работы установки.
  14. Буровая установка  выпускается более чем в 100 модификациях, что обеспечивает его высокую универсальность, расширяя область его применения.
  15. Установка может быть изготовлена в двух исполнения:
      - на гусеничном шасси
      - на раме, для монтажа на любой автомобиль, грузоподъемностью 2500 кг, с учетом автономного дизельного привода буровой установки.

Технические характеристики

 Наименование параметров

Величина

 ЭКСПЛУАТАЦИОННЫЕ
 Диаметр бурения максимальный, мм.

 400

 Габаритные размеры, мм:
- в рабочем положении:
- в транспортном положении


3400х 1500х 9180*
5550х 1500х 2590*

 Гусеничного шасси

 *

 Масса установки полная, кг, не более 3500*
ВРАЩАТЕЛЬ
Тип подвижный, смещаемый с гидропроводом
Крутящий момент силы, Нм (давление жидкости, кгс/см2)
максимальный

4000/6000/7400*
 Частота вращения шпинделя, об/мин
          I диапазон
          II диапазон

0-90/0-60/0-55*
0-180/0-120/0-110*
 Ход смещения вращателя в сторону, мм 450
МЕХАНИЗМ ПОДАЧИ
 Тип  с приводом от гидроцилиндра
 Усилие подачи, кг,
        - вверх
        - вниз

5000
3500
 Ход подачи, мм, не менее: 3400*
Скорость подачи, м/сек, не менее
    - рабочий режим
    - ускоренный режим

0,11
0,52
МАЧТА
Тип Моноблочная
Угол наклона мачты, град.  5-100
АГРЕГАТ НАСОСНЫЙ
Привод дизельный*
Мощность привода, кВт  70*
ШАССИ
Тип Гусеничное с гидроприводом / (а/м)*
Тип гусеницы Металлическая / Металлическая с обрезиниванием*
Ширина гусеницы, мм  300*
Скорость передвижения, км/ч   1,7
ЛЕБЕДКА
 Тип Гидравлическая/Гидравлическая со свободным сбросом*
Грузоподъемность максимальная, кН  25*
 Канатаемкость, м 60
Диаметр каната, мм 8

 * В зависимости от модификации

Условная глубина бурения

Диаметр
бурения, мм
Глубина, м
 шнеками  полыми шнеками с промывкой  с продувкой с пневмоударником
 90  50  -    150 150 100
 150  40  35
 180  35  30
 200  35  30
 250  30  25
 320  15  10
