Буровые шнеки для буронабивных свай

Наборы буровых шнеков предназначены для бурения инженерных скважин с непрерывной обсадкой в породах I-IV категорий по буримости и используются для производства буронабивных свай, эксплуатационных скважин на воду и водопонижающих скважин. а также для проведения инженерно-геологических изысканий.

Диапазоны диаметров производимых шнеков от 370 до 650 мм.

На сегодняшний день самый практичный фундамент – буронабивные сваи, производство которых требует наличия специализированного оборудования.

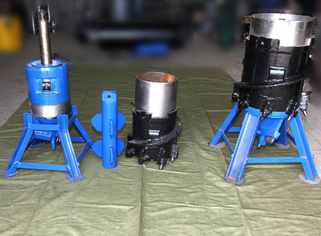

Набор полых герметичных шнеков типа ШГ для производства буронабивных свай



Уникальные технические параметры данного оборудования позволяют выполнять инженерно-геологические, экологические изыскания, производить буронабивные сваи и осуществлять ряд других работ.

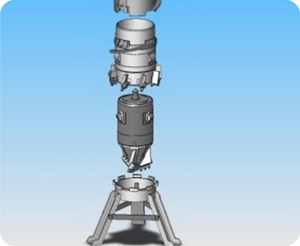

Набор полых шнеков выглядит как гладкоствольная колонна с надежными риверсивными замками во главе с лидерным шнеком. Кроме того, конструкция снабжена съемным центральным долотом, извлечение которого происходит через полость шнековой колонны с помощью ловителя.

Надежная и уникальная конструкция, состоящая из шнеков, способствует достижению максимальной эффективности в инженерно-геологических изысканиях и при производстве буронабивных свай.

Высококачественная сталь, из которой изготовлено оборудование, обеспечивает механизму длительный срок службы и высокую износоустойчивость.

Технология использования:

Технология использования полых проходных шнеков позволяет производить буронабивные сваи, а также проводить инженерно-геологические изыскания без вибраций и ударов, опасных для грунта под рядом находящимися зданиями. Также данная технология практически исключает деформацию грунтов и обсыпание стенок скважин.

Преимущества использования шнеков

  1. Бурение скважин вертикальных и наклонных направлений методом непрерывной обсадки не требует использования очистного агента даже в сложных геологических условиях.
  2. Не допускает значительного проседания грунтов из-за резкого сокращения объема породы, поднимаемой за счет вращающегося винта при сооружении буронабивных свай в сухих и обводненных грунтах.
  3. Защищает от обрушения стенок скважин, благодаря небольшому размеру полки спирали.
  4. Буронабивные сваи обладают особой прочностью за счет отцентрованного размещения армокаркасов в шнековой колонне, что обеспечивает равномерный по толщине защитный слой бетона.
  5. Позволяет обходиться без применения обсадных труб и вибраторов во время геологоразведки и прочих работ.
  6. Буронабивные бетонные сваи быстро устанавливаются за счет эффективного бурения скважины, которое производится при максимальной скорости с незначительной осевой нагрузкой, благодаря баровому долоту со съемными резцами.
  7. Требуется минимальный расход мощности на вращение шнеков и предотвращение образования «сальников» на долоте во время таких работ, как инженерно-геологические изыскания, бурение скважин на воду, водопонижение и пр.
  8. Использование шнеков существенно сокращает расход воды и упрощает содержание площади, отведенной под строительство, где устанавливают буронабивные армированные сваи.

Технические характеристики

№  Наиме-
нование
Диаметр
бурения
(свай),
мм
Диаметр
шнеков, мм
Условный
подход
шнеков,
мм
Диаметр
трубы
шнека,
мм
 Толщина
спирали,
мм
Внутренняя
полость
Назначение
Наружн.  Внутр.
 1

ШГ-370/230

370

 350   241   230   273  8 Проходная
Производство
буронабивных свай
и водопонижающих
скважин.
Производство
буроинъекционных
свай.
 2

ШГ-370/230М

 360  18*
 3

ШГ-425/280

425

 405   293   290   325  8
 4

ШГ-425/280М

 415  18*
 5

ШГ-450/280

450

 425   293   290   325  8
 6

ШГ-450/280М

 435  18*
 7

ШГ-550/380

550   530   385   380   426  10
 8

ШГ-550/380М

 540  22*

Условные обозначения:

  • ШГ - Шнек герметичный
  • М -Двойная спираль

*Спирали имеют твердосплавную защиту на всей длине переферийной поверхности.

Длина шнеков определяется Заказчиком в диапазоне 1-8 м.
