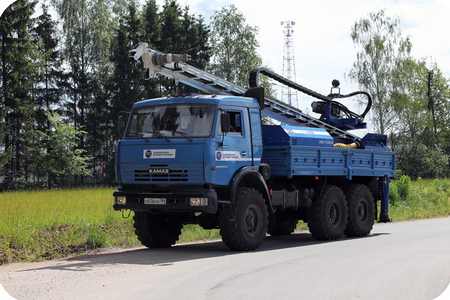

Установка буровая гидрофицированная средней серии типа УБГ-СА "Беркут" на автомобильной базе
Область применения
- буроинъекционные сваи
- буронабивные сваи
- инженерно-геологические изыскания
- бурение скважин на воду
- инъектирование грунтов
- геологоразведочные скважины
- сейсморазведочные скважины
- анкера
- технические скважины и другие работы в стесненных условиях.
Способы бурения
- шнековое
- с промывкой
- с обратной промывкой
- с продувкой
- пневмоударное
- канатно-ударное
Возможности и преимущества
- Компактность и мобильность: малый удельный вес и габариты обеспечивают мобильность буровой установки.
- Производительность: установка превосходит лучшие мировые аналоги данного уровня по многим техническим характеристикам.
- Проходимость: шасси колесного типа 6х6 обеспечивает хорошие внедорожные качества.
- Безопасность и удобство: вращатель установки может отводиться в сторону, что обеспечивает безопасность при осуществлении спуско-подъемных операций с лебедкой.
- Высокая надежность: оригинальная конфигурация гидросистемы, собранной из импортных комплектующих
- Простота в эксплуатации: специальная конструкция и компоновка узлов обеспечивают простоту и удобство обслуживания.
- Разнообразие комплектаций: УБГ-СА «БЕРКУТ» выпускается в 16 различных вариантах, что позволяет применять ее не только для водопонижения, инженерно-геологических изысканий и технических скважин, но и в ряде других случаев.
Применяемый инструмент:
- Шнеки полые (ШГ-180, ШГ-200, ШГ-250, ШГ-320, ШГ-340, ШГ-370, ШГ-425, ШГ-450)
- Шнеки полые (ШГ-370/230, 425/280, 450/280, 550/380)
- Шнеки (ШГ-320/110, ШГ-340/110, ШГ-370/110, ШГ-425/110, ШГ-450/110, ШГ-550/110, ШГ-650/110)
- Шнеки полые (ШГ-180П, 250П)
- Трубы бурильные (ТБ-89, ТБ-146, ТБ-168, ТБ-219)
- Снаряды колонковые (СК-190 - СК-660)
Технические характеристики
| Наименование параметров |
Величина |
| ЭКСПЛУАТАЦИОННЫЕ | |
| Диаметр бурения максимальный, мм. | 1000* |
| Габаритные размеры, мм: - в рабочем положении: - в транспортном положении |
4990х 2200х 7325* 6735х 2200х |
| Количество аутригеров | 2 |
| Масса установки полная, кг, не более | |
| ВРАЩАТЕЛЬ | |
| Тип | подвижный, непроходной, смещаемый с приводом от двух гидромоторов* |
| Крутящий момент силы, Нм (максимальный) |
40 000* |
| Частота вращения шпинделя,
об/мин I режим II режим |
0...24* 0...48* |
| Ход смещения вращателя, мм | 500 * |
| МЕХАНИЗМ ПОДАЧИ | |
| Тип | цепной с приводом от гидромотора |
| Усилие подачи, кг, максимальное (вверх) | 10 000 |
| Ход подачи, мм, не менее: | 7 000* |
| Скорость подачи, м/сек, не
менее - рабочий режим - ускоренный режим |
0,15 0,7 |
| МАЧТА | |
| Тип | Моноблочная |
| Угол наклона мачты, град: в продольной плоскости |
10...115 |
| АГРЕГАТ НАСОСНЫЙ | |
| Привод | Через КОМ от двигателя автомобиля |
| Мощности привода, кВт
(л.с.) |
165 (225) |
| ШАССИ | |
| Тип | КАМАЗ |
| Скорость передвижения, км/ч | 50 |
| ЛЕБЕДКА | |
| Тип |
Планетарная с 4-х слойной навивкой каната |
| Привод |
от гидромотора |
| Грузоподъемность, кг: - на 1 слое |
2000/ 4000* |
| Канатоемкость, м, не менее | 30 |
| Диаметр каната, мм | 12 |
*В зависимости от модификации
Условная глубина бурения
|
Диаметр |
Глубина, м | ||||
| шнеками | полыми шнеками |
с промывкой | с продувкой | с пневмо- ударником | |
| 250 | 40 | 35 | 300 | 100 | 100 |
| 370 | 30 | 25 | |||
| 425 | 30 | 20 | |||
| 450 | 25 | 20 | |||
| 550 | 15 | 10 | |||
| 650 | 10 | - | |||
